excel2016双层圆环图表怎么设计 excel2016分离型圆环图

2023-07-10 180

excel2016双层圆环图表怎么设计？多层圆环图使用多层圆环叠加显示的方式，可以展现占比随时间或其他因素变化的改变程度，又称为donut charts。本例主要阐述双层圆环图的实现方式，多层圆环图可以类比制作。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第1张

1、如图所示是本例的原始数据，展示的是两年间占比变化的两组数据。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第2张

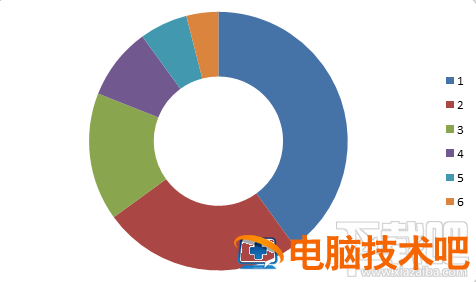

2、如图1所示，首先选中第一列数据(需要在双层圆环图内圈显示的数据)，插入-其他图表-圆环图，得到图3;

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第3张

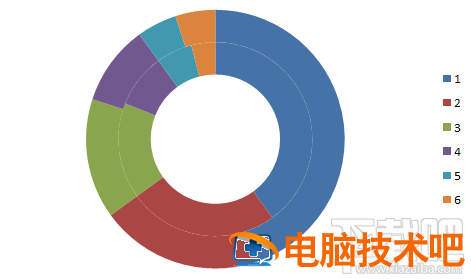

3、如图3所示，选中第二列数据(需要在双层圆环图外圈显示的数据)，Ctrl+C复制数据，在图表区内Ctrl+V，就可以得到双层圆环图。如果需要多层圆环图，按照这样的方式继续操作即可。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第5张

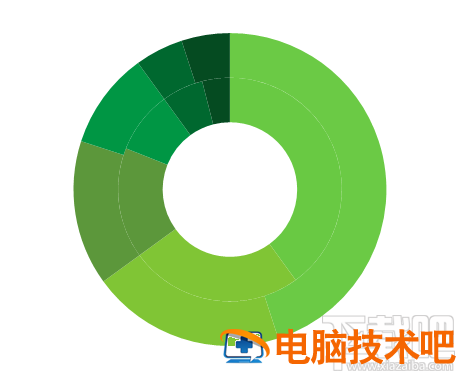

4、这样得到的双层圆环图不太美观，需要对配色进行调整，可以采用相同色调的配色，如下图所示，采用的是绿色的色调，份额较大的部分可以采用轻快一点的草绿色，后面随着份额减少颜色逐渐加深。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第7张

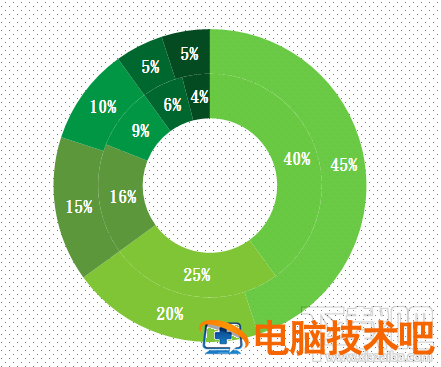

5、美化步骤：这样得到的图还比较单调，需要添加数据标签，图表区中选中数据-右键“添加数据标签”，对内外层数据做一样操作。然后设置绘图区背景为无填充，图表区背景为图案填充，前景色为绿色，背景色为白色，得到下图所示。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第8张

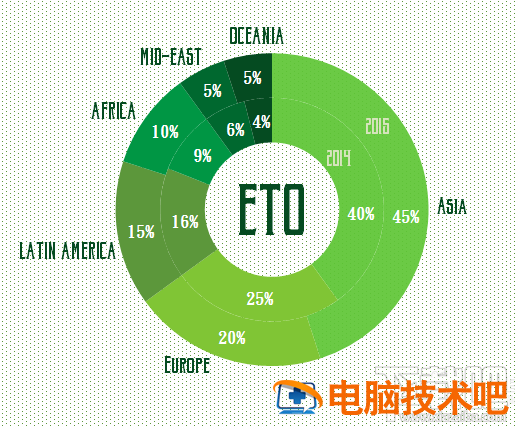

6、使用插入文本框的方式为每个系列数据的添加说明标签，并用淡绿色在内外圈以插入文本框的方式写上年份，圆环中心加上标题，得到成图，如下图所示。

excel2016双层圆环图表怎么设计 excel2016分离型圆环图软件办公第9张
